În domeniul sistemelor electrice, înțelegerea specificațiilor tehnice ale cablurilor este crucială pentru asigurarea performanțelor optime. În calitate de furnizor reputat de specificații pentru cabluri BVR, suntem adesea abordați cu întrebări cu privire la răspunsul în frecvență al cablurilor BVR. În această postare pe blog, vom aprofunda conceptul de răspuns în frecvență, vom explora modul în care acesta se leagă de cablurile BVR și vom discuta despre importanța acestor factori în aplicațiile din lumea reală.
Înțelegerea răspunsului în frecvență
Răspunsul în frecvență este un concept fundamental în inginerie electrică care descrie modul în care un dispozitiv sau un sistem răspunde la diferite frecvențe ale unui semnal electric. Este reprezentat de obicei ca un grafic care arată caracteristicile de amplitudine și fază ale semnalului de ieșire în raport cu semnalul de intrare în funcție de frecvență. Pentru cabluri, răspunsul în frecvență poate avea un impact profund asupra calității și integrității semnalelor electrice transmise prin acestea.
Un cablu ideal ar transmite toate frecvențele în mod egal, fără nicio atenuare (reducere a puterii semnalului) sau schimbare de fază. Cu toate acestea, în realitate, cablurile prezintă un comportament dependent de frecvență datorită diferiților factori, cum ar fi rezistența, capacitatea și inductanța. Pe măsură ce frecvența semnalului electric crește, proprietățile electrice inerente ale cablului pot determina degradarea semnalului, ceea ce duce la probleme precum pierderea semnalului, distorsiunea și interferența.
Cablu BVR: o scurtă prezentare generală

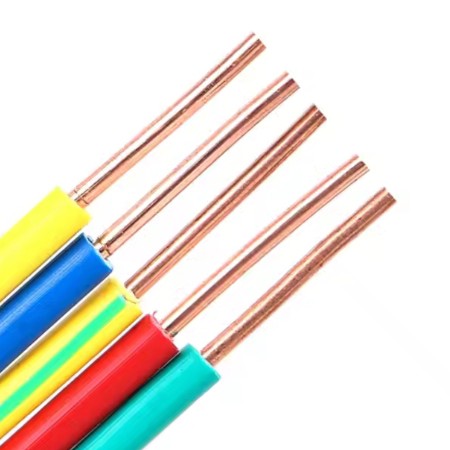

Cablul BVR, care înseamnă „Vinyl Insulated Flexible Copper Conductor Cable”, este un tip de cablu electric utilizat în mod obișnuit în instalațiile electrice de uz casnic și comercial.Conductor de cupru izolat cu PVCeste adesea un produs similar în ceea ce privește aplicarea și materialul de izolare. Este alcătuit din mai multe fire de fire fine de cupru îmbinate împreună și izolate cu clorură de polivinil (PVC). Flexibilitatea cablului BVR îl face potrivit pentru aplicațiile în care cablul trebuie să fie îndoit sau direcționat în jurul obstacolelor.
Construcția cablului BVR îi conferă anumite caracteristici electrice care îi afectează răspunsul în frecvență. Multiplele fire de conductori de cupru reduc efectul de piele, care este tendința curentului alternativ de a curge lângă suprafața unui conductor la frecvențe înalte. Acest lucru ajută la menținerea conductivității cablului la frecvențe mai mari în comparație cu conductoarele monocatenare. Izolația din PVC asigură izolare electrică și protecție pentru conductori, dar contribuie și la capacitatea cablului, care poate influența răspunsul în frecvență.
Factori care afectează răspunsul în frecvență al cablului BVR
1. Rezistenta
Rezistența unui cablu BVR este determinată de materialul conductorilor (cupru în acest caz), aria secțiunii transversale a conductorilor și lungimea cablului. La frecvențe joase, rezistența cablului afectează în principal componenta DC a semnalului, provocând o cădere de tensiune de-a lungul cablului. Pe măsură ce frecvența crește, efectul pielii devine mai pronunțat, ceea ce crește efectiv rezistența cablului. Acest lucru poate duce la o atenuare crescută a semnalului la frecvențe mai mari.
2. Capacitate
Capacitatea unui cablu BVR se datorează prezenței izolației PVC între conductori. Capacitatea face ca cablul să stocheze energie electrică într-un câmp electric. Când un curent alternativ este aplicat cablului, capacitatea poate determina ca curentul să conducă tensiunea, rezultând o schimbare de fază. La frecvențe mai mari, reactanța capacitivă a cablului scade, ceea ce poate determina derivarea semnalului la masă, ducând la pierderea semnalului.
3. Inductanță
Inductanța este un alt factor care afectează răspunsul în frecvență al unui cablu BVR. Câmpul magnetic generat de curentul care trece prin conductori induce o forță electromotoare (EMF) care se opune modificărilor curentului. Reactanța inductivă a cablului crește cu frecvența. La frecvențe înalte, reactanța inductivă poate provoca o atenuare semnificativă și o schimbare de fază, în special la cablurile lungi.
4. Pierderi dielectrice
Izolația PVC din cablurile BVR prezintă și pierderi dielectrice. Aceste pierderi apar din cauza absorbției și disipării energiei electrice în materialul izolator. Pierderile dielectrice cresc cu frecvența, ceea ce poate degrada și mai mult calitatea semnalului la frecvențe înalte.
Măsurarea răspunsului în frecvență al cablului BVR
Pentru a determina cu precizie răspunsul în frecvență al unui cablu BVR, este necesar un echipament de testare specializat. O metodă comună este utilizarea unui analizor de rețea, care poate măsura parametrii de împrăștiere (S - parametri) ai cablului. Parametrii S, cum ar fi S11 (coeficient de reflexie) și S21 (coeficient de transmisie), oferă informații despre modul în care cablul reflectă și transmite semnale la frecvențe diferite.
O altă abordare este utilizarea unui reflectometru în domeniul timpului (TDR). Un TDR trimite un impuls scurt de energie electrică în cablu și măsoară reflexiile care apar pe lungimea cablului. Analizând semnalele reflectate, este posibil să se detecteze nepotriviri de impedanță, defecțiuni și alte caracteristici ale cablului care îi pot afecta răspunsul în frecvență.
Semnificația răspunsului în frecvență în aplicațiile din lumea reală
1. Transmisia de putere
În aplicațiile de transmisie a energiei, răspunsul în frecvență al cablurilor BVR este important pentru asigurarea unei livrări eficiente și fiabile a energiei. La frecvențe joase (de exemplu, 50 sau 60 Hz), rezistența cablului este factorul principal care afectează pierderea de putere. Cu toate acestea, în unele aplicații în care sunt prezente componente cu frecvență mai înaltă, cum ar fi în electronicele de putere sau variatoarele de frecvență, caracteristicile dependente de frecvență ale cablului pot cauza pierderi suplimentare de putere și interferențe.
2. Transmisia semnalului
În aplicațiile de transmisie a semnalului, cum ar fi sistemele audio și video sau rețelele de date, răspunsul în frecvență al cablurilor BVR este crucial pentru menținerea calității semnalului. De exemplu, într-un sistem audio, un cablu cu răspuns în frecvență slab poate cauza distorsiuni, pierderea detaliilor de înaltă frecvență și distribuția neuniformă a frecvenței, ceea ce duce la o experiență audio slabă. În mod similar, într-o rețea de date, un cablu cu un răspuns în frecvență limitat poate duce la erori de date și viteze de transmisie reduse.
Specificațiile noastre pentru cablul BVR și răspunsul în frecvență
În calitate de furnizor principal de specificații pentru cabluri BVR, ne asigurăm că cablurile noastre sunt proiectate și fabricate pentru a îndeplini cele mai înalte standarde de calitate și performanță. NoastreCablu de cupru VVRşiCablu Bvsunt, de asemenea, realizate cu atenție, cu atenție similară pentru caracteristicile electrice. Efectuăm teste riguroase pe cablurile noastre BVR pentru a măsura răspunsul lor în frecvență și alte proprietăți electrice. Folosind conductori de cupru de înaltă calitate și materiale de izolare avansate, minimizăm efectele rezistenței, capacității, inductanței și pierderilor dielectrice, asigurându-ne că cablurile noastre oferă un răspuns de frecvență excelent pe o gamă largă de frecvențe.
Echipa noastră tehnică este întotdeauna disponibilă pentru a oferi specificații detaliate și asistență tehnică clienților noștri. Fie că proiectați un sistem electric nou sau actualizați unul existent, vă putem ajuta să alegeți cablul BVR potrivit în funcție de cerințele dumneavoastră specifice, inclusiv de răspunsul în frecvență dorit.
Concluzie
În concluzie, răspunsul în frecvență al cablurilor BVR este un aspect complex, dar important al performanței acestora. Înțelegerea factorilor care afectează răspunsul în frecvență, cum ar fi rezistența, capacitatea, inductanța și pierderile dielectrice, este esențială pentru a asigura funcționarea eficientă și fiabilă a sistemelor electrice. În calitate de furnizor de încredere al specificațiilor cablurilor BVR, ne angajăm să furnizăm cabluri de înaltă calitate, cu răspuns în frecvență excelent.
Dacă sunteți pe piață pentru cabluri BVR sau aveți nevoie de mai multe informații despre răspunsul în frecvență și specificațiile tehnice ale acestora, vă încurajăm să contactați echipa noastră de vânzări. Am fi încântați să discutăm despre cerințele dumneavoastră și să vă ajutăm să luați decizia corectă de cumpărare.
Referințe
- Grover, FW (1946). Calcule ale inductanței: formule și tabele de lucru. D. Van Nostrand Company, Inc.
- Johnson, HW și Graham, M. (2003). Propagare a semnalului de mare viteză: Magie neagră avansată. Prentice Hall.
- Neaman, DA (2010). Analiza și proiectarea circuitelor electronice. McGraw - Hill.
